100X遙控浮球閥前應設置過濾器，遙控浮球閥應設置在水池或水箱的進水管道上，宜水平安裝，遙控浮球閥緊貼水池或水箱壁安裝。

產品介紹：搖控浮球閥是一種液位自動控制閥門，利用控制回路中浮球閥的開啟和磁閉來控制主閥的開啟和關閉，從而達到設定液位控制的閥門。100X隔 膜式遙控浮球閥是東格閥門開發生產的一種兼具多種功能的控制水池液位的水力控制閥。100X隔膜式遙控浮球閥主要安裝于水池或高架水塔的進水口處，當水位 達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球開關控制打開進水口向水池注水，實現自動補水。

當生活、生產、消防給水系統的水池(箱)其進水管公稱直徑大于或等于50mm時宜設置遙控浮球閥。遙控浮球的公稱通徑應與管路公稱直徑相同。

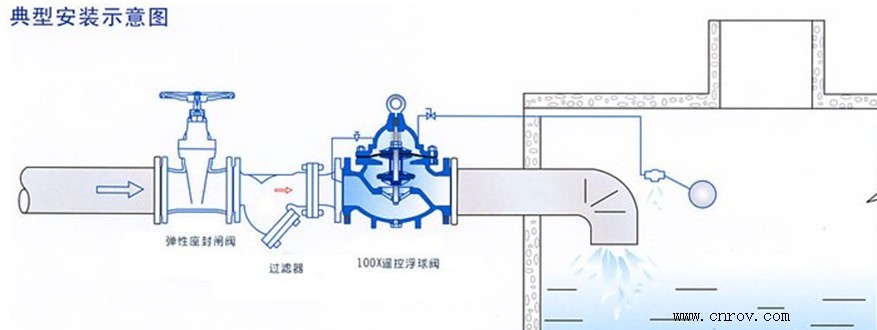

組成原理：100X遙控浮球閥組應由以下組件組成 ( 沿水流方向 ) A 、控制閥 (球閥)； B、過濾器； C、遙控浮球閥。
注：A、如介質較為潔凈時，可用主閥導管系統內微型過濾器代替管道過濾器。
B、安裝現場，應有拆卸過濾器的空間。

型號：100X型浮球閥
口徑：DN20～DN600
壓力：PN10～PN25
材質：碳鋼
溫度：0℃～80℃
應用：城建、化工、冶金、石油、制藥、食品、飲料、環保
介質: 水


結構特點：100X隔膜式遙控浮球閥性能可靠、強度高、動作靈敏靈活，液位控制精確，不受水壓干擾，可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。

標準規范：設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

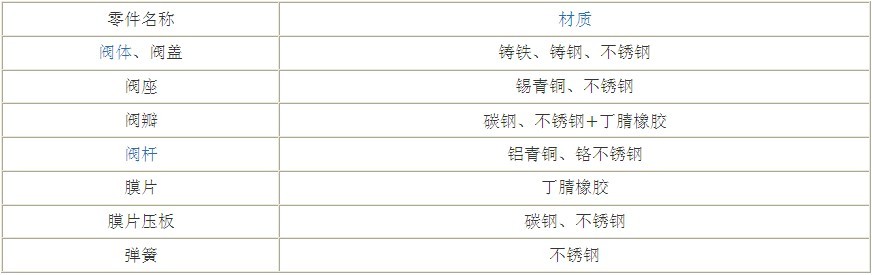

零件材料與工況：

遙控浮球閥的安裝要求

遙控浮球閥前應設置過濾器，過濾器應符合下列規定：
A、濾網材料應有足夠強度和剛度，宜采用不銹鋼和銅制作；濾網孔口水流總面積應為管道截面積的1.5~2倍，孔數應為20~60目。
B、應便于清污。

遙控浮球閥應設置在水池或水箱的進水管道上，宜水平安裝，閥蓋朝上。其控制導管與浮球設置慶符合以下要求：

遙控浮球閥控制導管應充分固定在水池或水箱上，控制導管總長度宜下超過8cm，浮球中心應距進水口1cm以外或進水管應采取消波裝置。

同一水池或水箱內高出溢流水位以上部位應有防止回流污染破壞虹吸現象的通氣孔，孔徑10mm。

遙控浮球閥出水管在水池或水箱內宜采用淹沒出流方式，以減上水流噪聲，管口應低于最低水位，但距水池或水箱的應不小于 50mm 。

遙控浮球閥緊貼水池或水箱壁安裝。

遙控浮球閥出水管為金屬管或復合管時，在水池或水箱內管外壁應采取防腐蝕措施。
