一、T40H大連式產品概述
本公司生產的T40H大連式手動調節閥及自鎖手動調節閥主要用于城市集中供熱，區域供熱，循環水工程，熱電廠管網和制冷空調等工程中，具有截止、節流和調節流量的作用，可取代節流孔板，是一種可改變孔徑的節流裝置。
二、 要零件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋、填料壓蓋 |
灰鑄鐵、鑄鋼、不銹鋼、黃銅 |
|
閥桿、閥瓣、密封圈 |
不銹鋼 |
|
閥桿螺母 |
黃銅 |
三、主要技術參數
|
公稱壓力PN（MPa） |
試驗壓力（MPa） |
工作壓力（MPa） |
工作介質 |
介質溫度(℃) |
||
|
殼體 |
密封 |
P20 |
P12 |
|||
|
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
水、蒸汽 |
≤200 |

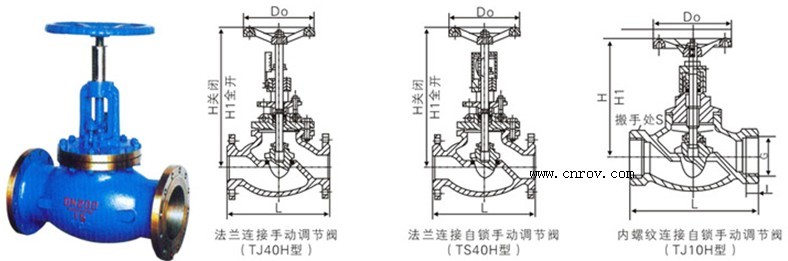

四、主要外形安裝尺寸
|
型號 |
公稱壓力 |
公稱通徑 |
尺寸（mm） |
|||
|
L |
H |
H1 |
DO |
|||
|
T40H-16 |
1.6 |
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
||
|
25 |
160 |
182 |
197 |
120 |
||
|
32 |
180 |
192 |
210 |
140 |
||
|
40 |
200 |
250 |
275 |
160 |
||
|
50 |
230 |
264 |
295 |
180 |
||
|
65 |
290 |
380 |
420 |
220 |
||
|
80 |
310 |
413 |
460 |
280 |
||
|
100 |
350 |
466 |
520 |
300 |
||
|
125 |
400 |
540 |
620 |
350 |
||
|
150 |
480 |
623 |
710 |
400 |
||
|
200 |
495 |
687 |
825 |
450 |
||
|
250 |
622 |
782 |
915 |
500 |
||
|
300 |
698 |
914 |
1080 |
550 |
||
|
350 |
787 |
968 |
1150 |
680 |
||
|
400 |
914 |
1037 |
1250 |
680 |
||
