產品詳細介紹：
慨述：
ZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品，公稱壓力PN16、40、64；溫度調節范圍從0~270°C；溫度控制器連接頭為G1″外螺紋；法蘭標準：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16為凸面法蘭； PN40、65為凹面法蘭，閥體為凹面。結構長度按GB12221—89標準。
一、主要零件材料
|
閥體 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
閥座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波紋管 |
1Cr18Ni9Ti |
|
|
溫包 |
H62 |
1Cr18Ni9Ti |
|
毛細管 |
H62 |
1Cr18Ni9Ti |
|
接頭 |
35 |
1Cr18Ni9Ti |
二、主要技術參數和性能指標
|
公稱通徑DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
||||||
|
公稱壓力PN(Mpa) |
1.6 4.0 |
||||||||||||||||||
|
額定流量系數（KV） |
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|||||
|
雙座 |
|
|
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
1210 |
||||||
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
||||||
|
額定行程(mm) |
|
6 |
8 |
10 |
14 |
20 |
35 |
||||||||||||
|
允許最大壓差(Mpa) |
1.6 |
1.5 |
0.5 |
||||||||||||||||
|
溫度調節范圍(°C) |
0~70、50~120、100~170、150~220、200~270 |
||||||||||||||||||
|
調節精度（%） |
±5 |
||||||||||||||||||
|
允許超載值（°C） |
分別為上述溫度調節范圍上限加50 |
||||||||||||||||||
|
使用環境溫度（°C） |
-40~+80 |
||||||||||||||||||
|
安裝接頭（M） |
G1” |
||||||||||||||||||
|
毛細管長度（M） |
3、5 |
||||||||||||||||||
|
允許泄漏量 |
硬密封（1/h） |
雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV） |
|||||||||||||||||
|
軟密封（m1/min） |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
||||||

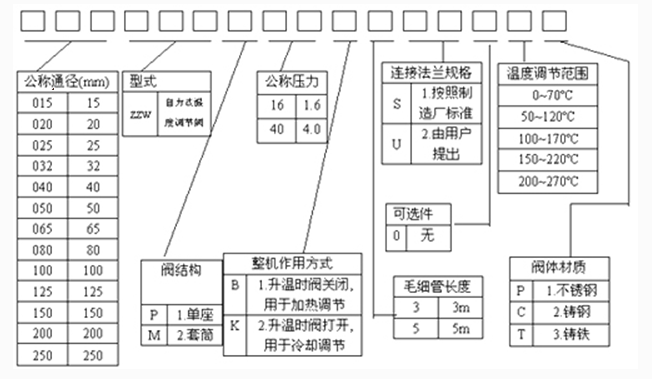

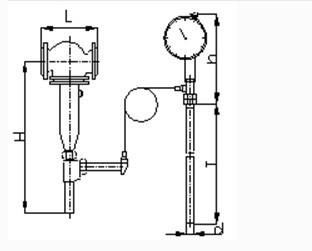

三、公稱通徑的外形尺寸
|
公稱通徑(mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
||
|
法蘭端面距離(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|||
|
總高度(H) |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
|||||
|
溫包插入深度(T) |
235 430 |
430 630 |
1000 |
||||||||||||
|
溫包外露高度(h) |
350 |
||||||||||||||
|
溫包直徑(d) |
25(護套直徑Φ28) |
||||||||||||||
|
重量(kg) |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |
|||
