產品性能規范
一、用途和性能規范
壓力等級
常溫試驗壓力（Mpa)
殼體
密封
低氣壓密封
公稱壓力(Mpa)
1.6
2.4
1.76
0.6
2.5
3.75
2.75
0.6
4.0
6.0
4.4
0.6
適用溫度
-40~+80℃
適用介質
天然氣， 液化石油氣等
本閥門使用于城市液化氣石油氣貯備站,也使用于煉油廠,石油化工廠,石油化工廠的液化氣系統,作為控制介質截的啟閉裝置

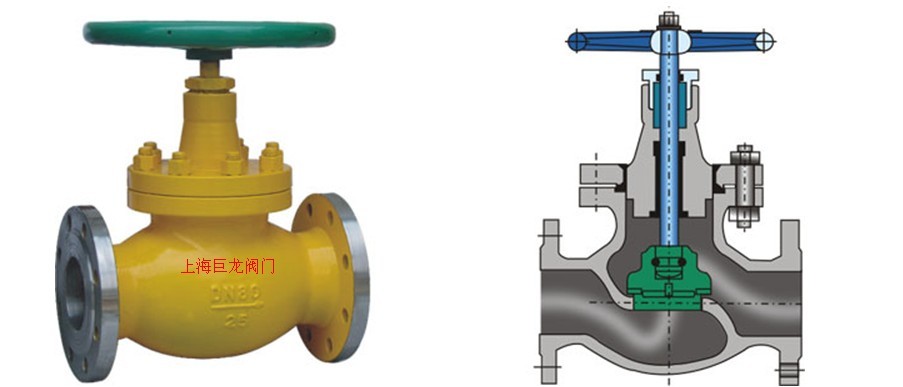

二、操作原理和結構說明
1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥桿提到最高點上密封起作用。
2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用
3、本閥門采用尼龍制品作密封面,填料為軟成形填料,上密封也為軟材質,密封性能較好.
三、主要零件材料:
零 件 名 稱
材 料
閥 體 閥 蓋
碳 素 鋼 WCB
閥 桿
鉻 不 銹 鋼 Cr13
閥 瓣
25# 密 封 面 尼 龍 1010
閥 桿 螺 母
青 銅
填 料
增強聚四氟乙烯成形
墊 片
XB450
手 輪
球 墨 鑄 鐵
四、主要外形尺寸和連接尺寸:
| DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14 | 207 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14 | 217 | 120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14 | 219 | 120 |
| 32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18 | 280 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18 | 330 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18 | 350 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-*18 | 400 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-*18 | 430 | 320 |
| 100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23 | 465 | 360 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25 | 558 | 400 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25 | 611 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25 | 710 | 450 |
