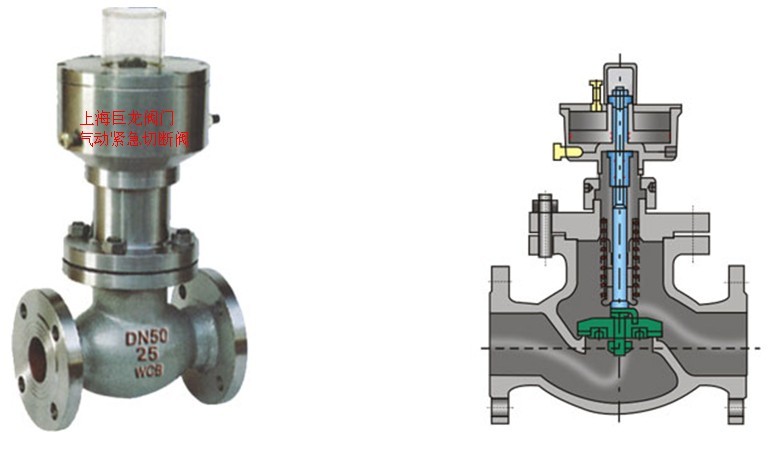

QDq421F-40站用氣動緊急切斷閥用途和性能規范：
一、用途和性能規范：
本閥是一種安全保護閥，安裝在液化石油氣（燃氣），液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。
二、電控的工作原理
本閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。
1.燃氣泄漏報警器報警通電,電磁閥通電排氣,閥門自動關閉.
2.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.
三：主要性能規范
|
壓力等級 |
2.5/4.0Mpa |
氣缸工作壓力 |
≤2.0Mpa |
|
使用溫度 |
-40~+80℃ |
氣缸使用介質 |
氮氣`無水空氣 |
|
使用介質 |
天然氣，液化氣， |
熔閉時間 |
±70℃ |
|
關閉時間 |
≤5秒 |
氣缸開啟壓力 |
≥0.5-0.7Mpa |
四：主要零件材料
|
零 件 名 稱 |
材 料 |
|
閥 體 閥 蓋 |
碳 素 鋼 |
|
氣缸， 活塞 |
球墨鑄鐵 |
|
密封圈， O型川 |
聚四氟乙烯，丁晴橡膠 |
|
彈簧 |
50CrVA（彈簧鋼） |
氣 動 緊 急 切 斷 閥 按 裝 尺 寸
|
DN-JIS |
L |
最大流量:升/分Max.FIoW/min |
|
|
mm |
in |
||
|
25 |
1" |
160 |
160 |
|
32 |
1-1/4" |
200 |
400 |
|
40 |
1-1/2" |
200 |
400 |
|
50 |
2" |
240 |
640 |
|
80 |
3" |
283 |
1600 |
|
100 |
4" |
305 |
2500 |
|
150 |
6" |
403 |
3300 |
|
200 |
8" |
502 |
5900 |
