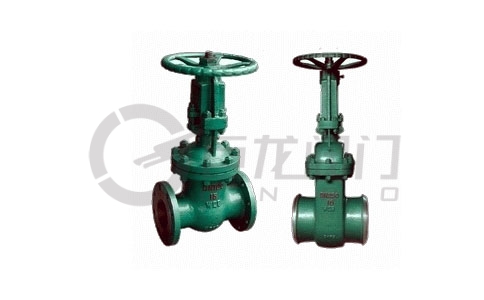

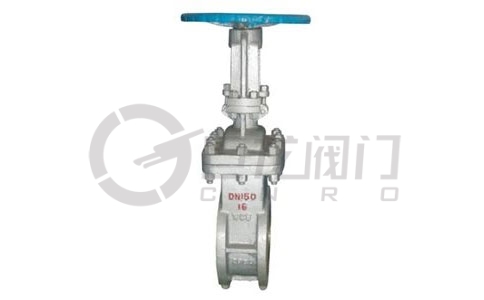

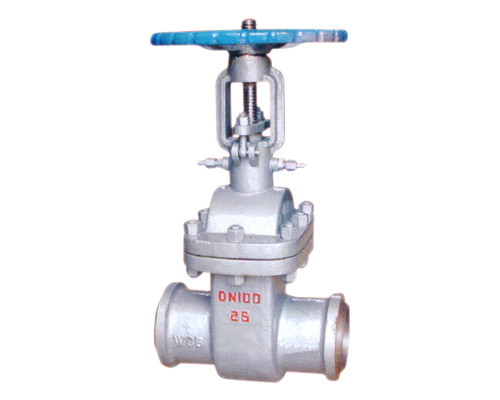

DS64H焊接式水封閘閥


瀏覽次數 3887
添加日期 2012-12-22

產品說明

水封閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

DS系列水封閘閥

產品材質：鑄鋼等

結構特點及用途：

1 、本廠品的閥蓋填料室具有水密封結構，當接口通入壓力 0 、 6-1MPa 的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
2 、 DS/Z 型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3 、產品結構簡單、緊湊合理、檢修方便，使用壽命長
4 、在管路上坐啟閉裝置用，必須處于全開或半開狀態，不得用于調節流量。
5 、閥門連接形式分法蘭、焊接兩種，驅動方式為手動、電動兩種。
6 、 DS 系列水封閥門適用于公稱壓力 ≦10.0MPa ，工作溫度 ≦ 425℃ ，工作介質為水、蒸汽、油田和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

水封閘閥-主要性能規范 Chief property and specification

試驗壓力 Test pressure	公稱壓力PN/MPa
試驗壓力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
殼體強度試驗 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封試驗 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封試驗 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗 Leak- proofness test	0.5～O.7

·水封閘閥-使用范圍 Scope of use

產品類別 Product classification	適用溫度/℃ Working temperature	適用介質 Suitable medium
碳鋼型(C) Carbon steel	≤425	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas
合金鋼(I) Alloy steel	≤540	水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas

·水封閘閥-主要零件材料 Material for Main Parts

·水封閘閥-主要尺寸/mm Main dimensions

DS/Z64H-16、25 DS/Z64Y-16I、25I

公稱通徑 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公稱通徑 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37^o30	334	250	58	50	64	4g
65	270	37^o30	439	250	75	65	82	67
80	280	37^o30	495	300	91	79	95	77
100	300	37^o30	575	350	11O	97	117	101
125	325	37^o30	587	350	136	121	144	126
150	350	37^o30	607	350	163	146	172	158
200	400	37^o30	740	400	223	202	223	202
250	450	37^o30	863	400	278	254	278	254
300	500	37^o30	990	400	330	305	330	305
350	550	37^o30	1137	500	382	352	382	352
400	600	37^o30	1523	500	432	399	432	39g
450	650	37^o30	1618	600	485	451	485	451
500	700	37^o30	1657	600	535	501	535	499
600	800	37^o30	1746	700	636	601	636	599

注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I

公稱通徑 DN/mm Nominal diameter	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公稱通徑 DN/mm Nominal diameter	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37^o30	49	345	300	50	350	300	49	350	300
65	270	83	37^o30	67	441	300	66	447	300	64	447	300
80	280	96	37^o30	79	495	350	77	499	350	75	499	350
100	300	117	37^o30	101	575	350	99	582	400	87	582	400
125	325	144	37^o30	126	587	400	129	590	400	125	590	400
150	350	172	37^o30	152	607	400	150	611	450	145	611	450
200	400	223	37^o30	200	740	450	198	745	550	190	747	550
250	450	278	37^o30	252	863	550	246	867	650	236	869	650
300	500	330	37^o30	302	1008	650	294	1008	750	282	1013	750
350	550	382	37^o30	350	1142	750	342	1148	800	334	1148	850
400	650	432	37^o30	397	1527	850	387	1531	900	377	1533	950
