一、概述

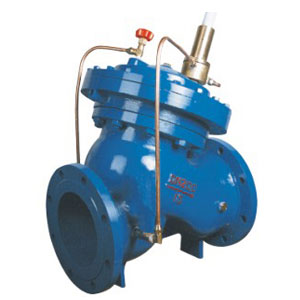

本公司生產的(DY30AX)緩開緩閉止回閥有閥體、閥蓋、閥瓣、閥桿、彈簧、導閥等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。該閥快速開啟，反應迅速；快速關閉，防止水錘產生。無水質要求，可用于污水、清水及原水系統。

二、主要零件材料

三、主要技術性能

多功能止回閥主閥體采用Y型雙腔膜片式結構，密封副為軟密封，與管道的連接形式為法蘭連接，法蘭連接尺寸按國家標準GB/T17241.6執行。
多功能止回閥由閥體、閥蓋、隔離盤、中心軸、導向套、銅套、大(小)閥座、大(小)閥瓣、膜片、膜片壓板及先導閥和控制管路等主要零部件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。結構示意圖如圖1。
3.多功能止回閥能保證閥門能與水泵聯鎖，可實現離心水泵的閉閥啟動功能。
4.主閥體采用半流道Y型設計，水流阻力小，閥門水頭損在1m水柱以下(在流速為2m/s左右。)
5. 可緩閉
6. 多功能止回閥密封效果良好，保證閥門泄漏量為零泄漏，密封試驗按國家標準執行。
7.多功能止回閥在閥門發生膜片破裂和內漏時，能夠不從管線上拆卸下來維修。拆開閥蓋、膜片壓板和部分控制管路，即可更換膜片。如在使用一段時間后閥門出現內漏或運動卡阻，只需拆開隔離盤即可更換O形密封圈和閥瓣密封圈，維修十分方便。
8. 閥門的關鍵部件膜片，采用美國進口的具有立體網狀結構的尼龍強化橡膠。確保閥門有較長的使用壽命。公司進口膜片資料附后。
9. 鑄件采用先進的鑄造工藝鑄造，有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。
