一、概述
m.one-jie.cn

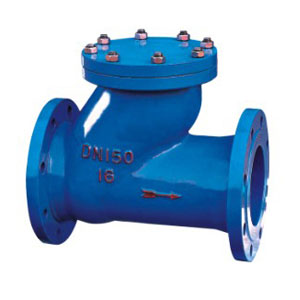

HQ41X滑道滾球是止回閥，采用橡膠包皮滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80℃。可安裝于水泵出水口處，以防止倒流及水錘對泵損害。
二、主要零件材質如下表：
|
零件名稱
|
材質
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼
|
|
球
|
碳鋼、不銹鋼+丁腈橡膠
|
三、主要技術參數
|
型號
|
公稱壓力（MPA）
|
殼體試驗壓力（MPA）
|
密封試驗壓力（MPA）
|
閥體、閥蓋材料
|
|
HQ41X-10
|
1.0
|
1.5
|
1.1
|
H200
|
|
HQ41X-16
|
1.6
|
2.4
|
1.76
|
四、主要外形尺寸
|
公稱通徑DN（mm）
|
L
|
H
|
|
50
|
180
|
180
|
|
65
|
200
|
210
|
|
80
|
260
|
245
|
|
100
|
300
|
280
|
|
125
|
350
|
335
|
|
150
|
400
|
400
|
|
200
|
500
|
495
|
|
250
|
600
|
600
|
|
300
|
700
|
715
|
|
350
|
800
|
820
|
